穿墻管周邊滲漏

《建筑防水工程技術規(guī)程> DBJ 15-19-2006

4.5.1.4 外墻的各類預埋件、安裝螺栓以及穿過外墻管道（槽）、套管等與外墻體交接處應預留凹槽并嵌填密封材料。

4.5.1.9 穿過外墻防水層的管道應采用套管，套管宜比外墻面凸出20mm，且向室外方向傾斜10%坡度，管道周邊預留伸縮縫并嵌填密封材料。

1、嵌填管道、套管的密封膠采用"角膠"形式嵌填，沒有預留凹槽進行嵌填。

2、密封膠不是采用低彈性模量的耐候密封膠，甚至沒有嵌填密封膠。

3、套管內部材料無按要求嵌填密實，且無向外傾斜坡度。

4、外墻防水層沒有在管道周邊沒有設置防水增強層。

5、管道與墻體接縫采用發(fā)泡聚氨酯填充，聚氨酯老化失效后形成漏水通道。

1、外墻宜采用套管式管道，并預埋在砌體或混凝土內。

2、安裝套管時在預留孔洞中設置10%的向外傾斜坡度，并安裝牢固不松脫。

3、安裝管（套）與墻體空隙應嵌填聚合物水泥防水砂漿或灌注聚合物類水泥膠漿。

4、套管內與管道間空隙應使用聚合物水泥凈漿密封。

5、管道與套管的縫隙、套管與墻體交接部位預留凹槽，槽內嵌填耐候高分子密封膠。

6、在管道、套管周邊應涂刷聚合物水泥基防水涂料（Ⅱ、Ⅲ型）增強層，并翻上≥20mm。

1、砌筑外墻并預留管道孔洞，管壁預留空隙為10~20mm。

2、安裝管道或套管，并向外傾斜10%。安裝套管應牢固不松動。

3、預留孔與套管之間嵌填聚合物水泥砂漿或灌注聚合物類水泥膠漿，要求嵌填密實、 飽滿，無脫空、蜂窩現(xiàn)象。

4、套管與管道內部材料應使用耐候合成高分子密封膠密封。

5、管道及預留孔周邊600mm范圍內批抹7mm厚氯丁膠乳聚合物水泥防水砂漿及加涂1.5mm聚合物水泥基防水涂料作增強處理，并與外墻防水層搭接不少于100mm。

6、外墻飾面施工，飾面層與管道或套管管根部位預留密封膠凹槽。

7、管根部位留置寬度7~10mm、深度5mm的凹槽，并嵌填耐候密封材料，不應采用"角膠"形式嵌填窗框進行密封。

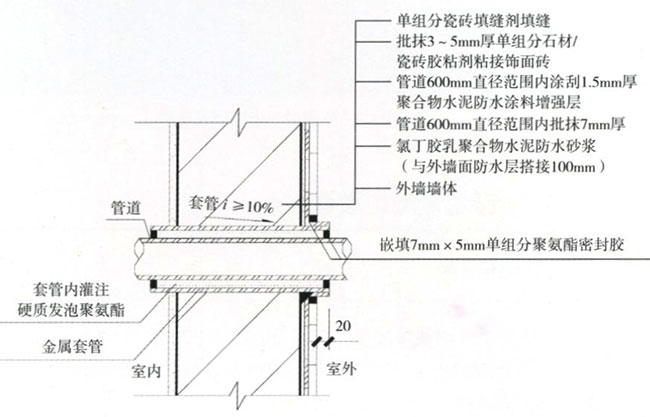

外墻管道（套管式）大樣示意圖

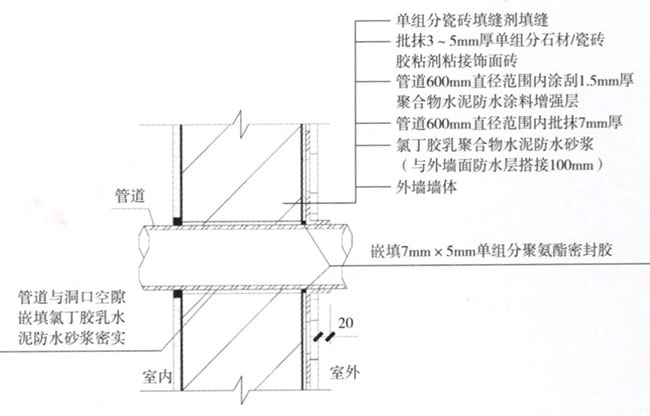

外墻管道大樣示意圖
